Łańcuch łamacza podajnika to zespół ogniw, elementów łączących oraz elementów zgarniających/zgarniających. Znajomość nazw komponentów ułatwia kupującym opisanie uszkodzeń, porównanie istniejącego łańcucha z rysunkiem oraz przygotowanie zapytania ofertowego na części zamienne lub komponenty. Konstrukcje K201B i K207B wykazują wspólny schemat funkcjonalny, a jednocześnie dowodzą, że dokładna struktura komponentów może się różnić w zależności od modelu.
Sekcja łańcucha

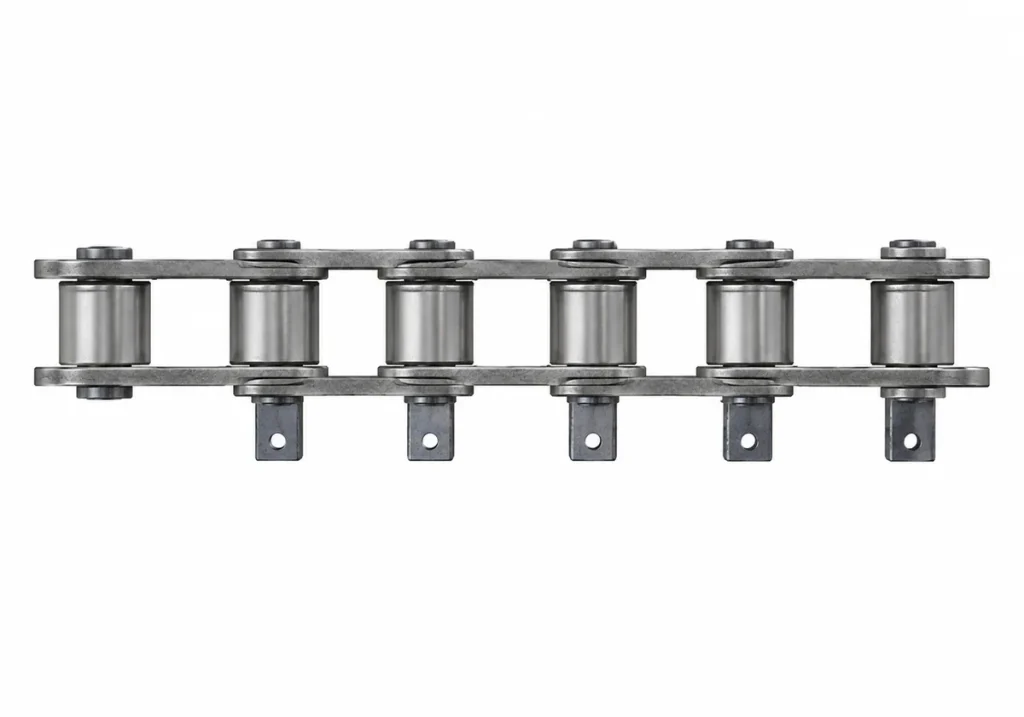

Sekcja łańcuchowa to powtarzający się zespół łańcuchowy między pozycjami zabieraków. W modelu K201B jest ona oznaczona jako K201B01; w modelu K207B jako K207B01. Sekcja łańcuchowa łączy płyty, tuleje i sworznie w konstrukcję przegubową, która porusza się wokół ścieżki przenośnika.
Podczas identyfikacji należy sfotografować odcinek łańcucha z boku i z góry. Sam profil zewnętrzny może nie ujawniać różnic w konstrukcji płytki, wydłużeniu sworznia ani szczegółach mocowania.
Linki wewnętrzne i zewnętrzne
Struktura drugorzędna K201B identyfikuje ogniwo zewnętrzne K201B02 i ogniwo wewnętrzne K201B03. K207B identyfikuje ogniwo zewnętrzne K207B02 i ogniwo wewnętrzne K207B03, a także obejmuje ogniwo zewnętrzne Scrapera K207B04. Nazewnictwo specyficzne dla modelu jest przydatne podczas przeglądania zdjęć lub rysunków, ponieważ pokazuje, że nie każda pozycja ogniwa zewnętrznego pełni tę samą funkcję mocowania.
Kontrola ogniw powinna wykazać widoczne odkształcenia, nietypowy kontakt krawędzi, uszkodzenia otworów lub miejsc mocowania oraz wszelkie niezgodności w częściach zamiennych. Niniejsza strona nie publikuje liczbowych limitów zużycia; należą one do zatwierdzonej specyfikacji konserwacyjnej.
Krzewy i kołki
Tuleje i sworznie tworzą połączenie przegubowe. Dokumenty K201B: tuleja K201B003, sworzeń K201B004, tuleja ustalająca K201B005 i sworzeń sprężynujący K201B006. Dokumenty K207B: tuleja K207B004, sworzeń K207B005, sworzeń przedłużony K207B006 i sworzeń T-Pin K207B007.
Te różnice stanowią cenne wskazówki identyfikacyjne. Jeśli nieznany łańcuch ma wydłużony sworzeń lub układ mocowania podobny do K207B, należy to odnotować, ale to i tak nie wystarczy, aby stwierdzić zgodność modelu bez sprawdzenia pozostałej części geometrii łańcucha.
W przypadku rodziny K Series specjalne piny poddane obróbce cieplnej są oznaczone jako cecha. Nie podano jednak twardości, głębokości obudowy ani receptury obróbki cieplnej dla stali K201B lub K207B, dlatego w razie potrzeby należy zwrócić się o te wartości do zatwierdzonej specyfikacji technicznej.
Sekcja Lotnicza
Sekcja zgarniacza zawiera elementy zgarniacza/zgarniacza, które przemieszczają materiał przez przenośnik. Kod K201B oznacza sekcję zgarniacza K201B04; kod K207B oznacza sekcję zgarniacza K207B05. Ponieważ zespół zgarniacza kontroluje kontakt z materiałem i całkowitą szerokość przenośnika, jego geometria jest istotnym czynnikiem wpływającym na wybór zamiennika.
Sfotografuj lot od przodu, z boku i w miejscu połączeń. Zapisz szerokość skrobaka, odstępy oraz relację między sekcją lotu a ogniwami łańcucha. Jeśli lot jest wygięty lub uszkodzony, w miarę możliwości użyj nieuszkodzonego lotu jako odniesienia wymiarowego.
Głowica skrobaka i płyta skrobaka
Drzewo komponentów K201B identyfikuje głowicę skrobaka K201B007 i płytę skrobaka K201B008. K207B identyfikuje głowicę skrobaka K207B008 i płytę skrobaka K207B009. Dane techniczne opisują również opcje personalizacji serii K, które mogą obejmować różne głowice listew skrobaka, co podkreśla potrzebę dokumentowania geometrii skrobaka podczas prac niestandardowych lub wymiany.
Nie należy zakładać, że głowicę lub płytkę zgarniającą z jednej konfiguracji łańcucha można zamontować w innej tylko dlatego, że ogólny podział łańcucha jest podobny. Geometrię mocowania, szerokość i ścieżkę obciążenia należy potwierdzić na podstawie rysunku.
Drzewa komponentów K201B vs K207B
| Funkcjonować | K201B | K207B |
|---|---|---|
| Sekcja łańcucha | K201B01 | K207B01 |
| Łącze zewnętrzne | K201B02 | K207B02 |
| Ogniwo wewnętrzne | K201B03 | K207B03 |
| Scraper Outer Link | – | K207B04 |
| Sekcja Lotnicza | K201B04 | K207B05 |
| Płyta(y) zewnętrzna(e) | K201B001 | K207B001 / K207B002 |
| Płyta wewnętrzna | K201B002 | K207B003 |
| Krzak | K201B003 | K207B004 |
| Szpilka | K201B004 | K207B005 |
| Dodatkowe elementy wspólne | Tuleja ustalająca; sworzeń sprężynowy | Przedłużony pin; pin T |
| Głowica skrobaka | K201B007 | K207B008 |
| Płyta skrobakowa | K201B008 | K207B009 |
Tabela stanowi odniesienie strukturalne. Nie stwierdza, że każdy identyfikator jest oddzielnie magazynowany lub sprzedawany. Dostawy na poziomie komponentów powinny zostać potwierdzone zapytaniem ofertowym.
Co należy uwzględnić w zapytaniu ofertowym na komponenty
Jeśli pojedynczy element wydaje się uszkodzony, należy przesłać kompletny model łańcucha, jeśli jest znany, identyfikator elementu, jeśli jest czytelny, zdjęcia elementu w zmontowanej pozycji, wymiary, ilość oraz ogólną konfigurację łańcucha. Zbliżenie uszkodzonego elementu bez otaczającego go zespołu może być mylące, ponieważ połączenia i połączenia mogą być niewidoczne.
W przypadku łańcucha niezidentyfikowanego należy dołączyć podziałkę, długość jednostkową, szerokość zgarniacza, zdjęcia całego łańcucha i układu zgarniaczy oraz dowolny rysunek. Dzięki temu zamówienie komponentu można powiązać z konfiguracją łańcucha, a nie traktować jako ogólnej części zamiennej.

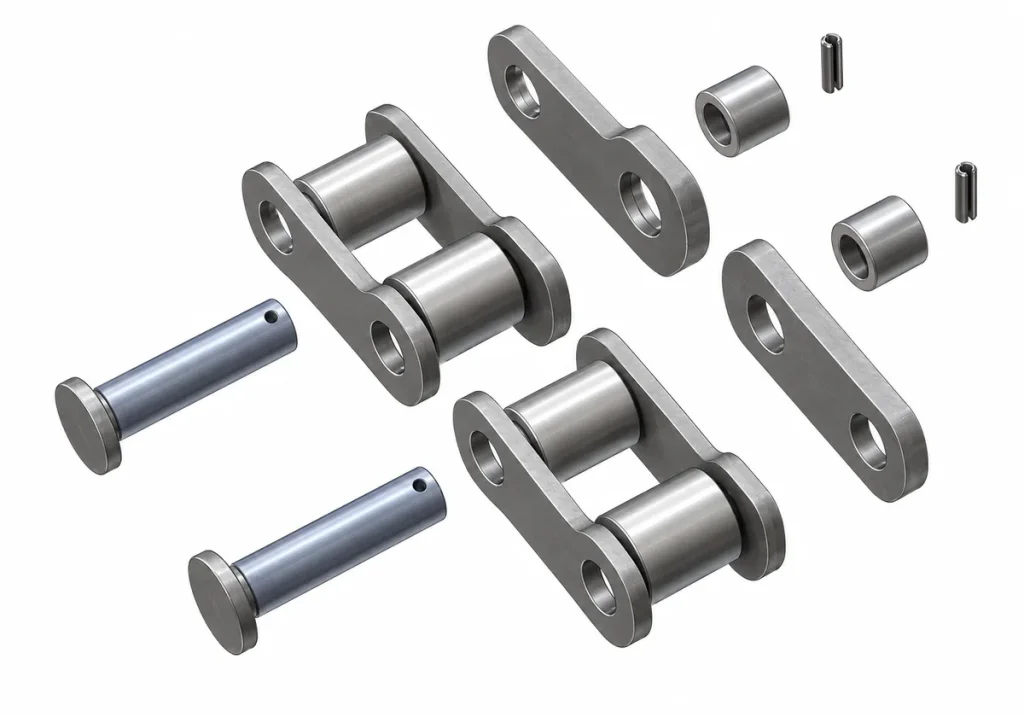

Odczyt widoku rozstrzelonego bez przekształcania go w założenie dotyczące części
Widok rozstrzelony jest przydatny, ponieważ pokazuje, jak płytki, tuleje, sworznie, elementy mocujące i elementy zgarniacza są ze sobą powiązane. Nie należy go interpretować jako dowodu, że każdy element jest częścią zamienną, którą można zamówić osobno. Rysunek produktu i zakres wyceny decydują o tym, czy dany element jest dostarczany pojedynczo, jako część sekcji łańcucha, czy tylko w kompletnym zespole.
Gdy zapytanie ofertowe (RFQ) odnosi się do identyfikatora komponentu, należy dołączyć zdjęcie przedstawiające miejsce, w którym ten komponent znajduje się w całym łańcuchu. Zapobiega to pomyłkom w przypadku używania podobnych nazw w różnych modelach. Na przykład „sworzeń” może różnić się długością, sposobem mocowania lub rolą, nawet jeśli opis w języku potocznym jest taki sam.
Szczegóły połączeń specyficzne dla modelu
K201B i K207B stanowią użyteczny przykład konstrukcji złącza specyficznego dla danego modelu. K201B zawiera tuleję ustalającą i sworzeń sprężynujący wśród udokumentowanych komponentów trzeciorzędnych. K207B zawiera sworzeń przedłużający i sworzeń T-Pin. Nazwy te wskazują recenzentowi, na co zwrócić uwagę podczas identyfikacji, ale same w sobie nie definiują wymiarów ani możliwości zamienności.
Jeśli zainstalowany łańcuch wydaje się łączyć cechy z różnych konfiguracji, należy udokumentować zespół w stanie, w jakim został znaleziony. Nie należy go „normalizować” do oczekiwanego modelu. Zróżnicowana historia napraw, modyfikacja w terenie lub nieprawidłowy poprzedni komponent mogą wyjaśniać obserwację, a przegląd techniczny musi uwzględnić te dowody.
Stan komponentu a tożsamość komponentu
Podczas inspekcji należy zapisać dwa oddzielne pytania: Co to za element? I W jakim jest stanie? Tożsamość ustala się na podstawie modelu/rysunku oraz geometrii. Stan ustala się na podstawie bieżącej kontroli wizualnej i wymiarowej. Zużyty element nie staje się innym numerem części tylko dlatego, że jego wymiary uległy zmianie podczas eksploatacji.
W przypadku elementów złącznych należy zwrócić uwagę na widoczne wady retencji, odkształcenia, nietypowe ruchy lub uszkodzenia. W przypadku płyt i łączników należy zwrócić uwagę na nieprawidłowy kontakt, odkształcenia lub widoczne uszkodzenia. W przypadku elementów zgarniających i zgarniających należy zwrócić uwagę na zmiany geometrii, luzy i nierównomierny kontakt. Limity akceptacji numerycznej odnoszą się do zatwierdzonej specyfikacji konserwacji, a nie do niepodpartego stołu sieciowego.
Przygotowanie arkusza porównawczego komponentów
W przypadku złożonych zapytań utwórz prosty arkusz porównawczy z jednym wierszem na każdy obserwowany komponent. Uwzględnij model łańcucha, jeśli jest znany, nazwę/identyfikator komponentu, numer referencyjny zdjęcia, zmierzone cechy, numer referencyjny rysunku, zaobserwowany stan oraz pytania otwarte. Jest to szczególnie przydatne, gdy klient potrzebuje kilku komponentów zamiennych, a pełna identyfikacja łańcucha nie została jeszcze potwierdzona.
Arkusz pomaga również zapobiec mieszaniu części pochodzących z różnych łańcuchów lub maszyn podczas zapytania ofertowego. Jeśli próbki zostaną pobrane z placu budowy, przed wysyłką należy każdą z nich oznaczyć, podając jej wyposażenie i lokalizację.
Kiedy kompleksowy przegląd łańcucha jest lepszy niż zapytanie ofertowe na części
Zapytanie dotyczące wyłącznie podzespołu należy eskalować do pełnego przeglądu łańcucha, gdy model łańcucha jest nieznany, wiele części przegubów/zgarniaczy jest uszkodzonych, zainstalowana konfiguracja różni się od rysunku lub występują problemy z zazębieniem łańcucha/koła zębatego. W takich przypadkach wycena pojedynczego widocznego podzespołu może rozwiązać bezpośredni problem, pozostawiając nierozstrzygnięty problem z konfiguracją.
Podczas identyfikacji istotne są cechy mocowania i retencji
Identyfikacja łańcucha łamacza podajnika powinna uwzględniać sposób mocowania i mocowania komponentów, a nie tylko ogólne nazwy ogniw i zgarniaków. Sworznie, tuleje, elementy ustalające, sworznie sprężyste, sworznie T, zewnętrzne ogniwa zgarniacza i inne szczegóły mocowania pozwalają odróżnić jedną konfigurację od drugiej. Drzewa komponentów K201B i K207B pokazują, dlaczego przegląd na poziomie komponentów jest przydatny: oba produkty mają wspólne koncepcje łańcucha, ale ich określone struktury nie są identyczne.
Podczas inspekcji istniejącego zespołu, sfotografuj te elementy przed demontażem, o ile pozwala na to procedura na miejscu. Luźny sworzeń lub uszkodzony element ustalający mogą wyglądać zupełnie inaczej po usunięciu łańcucha, a naprawa może ukryć pierwotny układ. Zachowaj zdjęcia zarówno całego połączenia, jak i poszczególnych elementów, jeśli zostaną one później zdemontowane.
Nie przypisuj kodu komponentu wyłącznie na podstawie wyglądu. Numeru komponentu należy używać tylko wtedy, gdy relacja model/rysunek to umożliwia. W przeciwnym razie opisz element ogólnie – na przykład sworzeń, tuleja, mocowanie ślizgu lub element mocujący – i prześlij geometrię do weryfikacji.
Porównaj osobno nienaruszone i uszkodzone komponenty
Uszkodzona część stanowi cenny dowód awarii lub zużycia, ale może być błędnym punktem odniesienia wymiarowego. Jeśli głowica skrobaka jest wygięta, płytka jest zużyta lub sworzeń jest uszkodzony, należy sfotografować stan i porównać go z nienaruszonym elementem z tego samego łańcucha, jeśli jest dostępny. To oddziela dowód stanu od dowodu projektowego.
W przypadku uszkodzonego połączenia zachowaj pasujące części i zanotuj ich pierwotne położenie. W przypadku zużytej tulei lub sworznia zanotuj położenie na ścieżce łańcucha i sprawdź, czy pobliskie połączenia wykazują ten sam stan. W przypadku zespołu lotu porównaj obie strony i zanotuj wszelkie naprawy spawane, płytki zamienne lub nieoryginalne elementy złączne, które mogłyby wpłynąć na identyfikację.
Kontrola komponentów powinna zatem dać odpowiedź na dwa różne pytania: Co to ma być za część? I Co się stało z tą konkretną częścią podczas eksploatacji? Połączenie tych pytań może doprowadzić do nieprawidłowego rysunku zastępczego.
Śledzenie komponentów w zapytaniu ofertowym na wymianę
Zapytanie ofertowe na poziomie komponentu powinno wiązać każdą żądaną część z modelem łańcucha lub rysunkiem kontrolnym. W przypadku znanego zespołu K201B lub K207B należy podać model oraz nazwę/kod komponentu, w którym jest on bezpośrednio obsługiwany. W przypadku nieznanego łańcucha należy dostarczyć zdjęcia, wymiary, geometrię dopasowania i zespół nadrzędny, zamiast zapożyczać kod z najbardziej zbliżonego modelu.
Proszę podać ilość i wyjaśnić, czy zapytanie dotyczy pojedynczych komponentów serwisowych, kompletnej sekcji łańcucha, sekcji zrywu, czy kompletnego zespołu łańcucha. Samo istnienie komponentu w strukturze katalogowej nie oznacza, że każdy komponent jest sprzedawany osobno; dostępność komercyjna powinna zostać potwierdzona podczas wyceny.
W przypadku konfiguracji niestandardowych należy użyć rysunku przedstawiającego interfejsy komponentu i jego relacje z otaczającymi go połączeniami. Należy zaznaczyć krytyczne wymiary oraz wszelkie wymagania dotyczące materiału, obróbki cieplnej, powłoki, kontroli, oznakowania lub dokumentacji, które zostały dostarczone przez klienta. Pozostaw nieokreślone wartości techniczne do potwierdzenia technicznego, zamiast wypełniać je z innej rodziny łańcuchów.
Lista kontrolna przeglądu komponentów
Przed wysłaniem zapytania o komponent należy potwierdzić łańcuch nadrzędny lub zastosowanie, rolę komponentu, nienaruszoną geometrię, metodę połączenia/retencji, ilość oraz źródło dowodów. Dodaj zdjęcia z więcej niż jednego kąta, jeśli pojedynczy widok nie pozwala na wyraźne ukazanie interfejsu. Jeśli część jest zużyta lub uszkodzona, w miarę możliwości dołącz odniesienie do nienaruszonego stanu i określ, które pomiary pochodzą z której części.
Takie podejście tworzy możliwą do prześledzenia ścieżkę od maszyny do łańcucha, podzespołu do komponentu. Zapobiega to również utracie kontekstu niezbędnego do weryfikacji dopasowania w przypadku niewielkich zamówień na części.
